CAD大样图怎么标注的,CAD怎么放大图的比例而所标注的尺寸不变?

点滴 admin 6年前 (2013-12-02) 1547次浏览 已收录 100个评论 扫描二维码

我画的是一毫米为单位的,1比1的实际尺寸画的图,在同一张纸上打印有些地方要放大才看的清,我直接复制之后用SC来放大的,但是标注就跟着变大了,怎么标注的》?

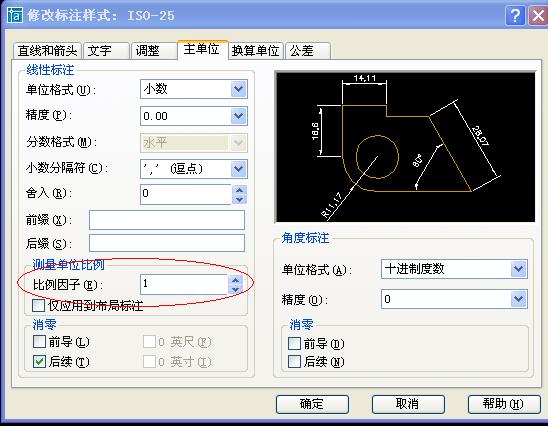

方法有很多,我一般用下面的方法,简单实用。先画好大样图,对大样图中的一个尺寸进行标注,之后双击标注弹出属性框,之后找到标注线性比例(默认应该是1),把它改了就可以(根据你缩放的比例,如果是n倍实际尺寸,就改为1/n)。这时候这个标注就变成了适用于大样图的了。然后,把其余尺寸都标注完成(不要马上改属性,还是1:1,没关系),再用特性匹配(就是格式刷)把修改好的那个标注的属性刷到需要改的标注上就OK!说的罗索,操作其实很简单。 用缩放命令操作以后,再修改标注样式,将使用的标注样式测量单比例因子改为放大倍数的倒数


喜欢 (0)
[🍬谢谢你请我吃糖果🍬🍬~]
分享 (0)
关于作者:
少将,关注Web全栈开发、项目管理,持续不断的学习、努力成为一个更棒的开发,做最好的自己,让世界因你不同。
发表我的评论
取消评论

表情 贴图 加粗 删除线 居中 斜体 签到

Hi,您需要填写昵称和邮箱!

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
(100)个小伙伴在吐槽
  1. sacle 只是修改 图形的比例<br />dimlfac 是修改尺寸的比例,只用修改一个,然后用像毛笔的按钮(match properties),先点新的比例,然后电击要修改的,一下子都改了。
    故事、自己写2013-12-02 09:57 回复 未知操作系统 | 未知浏览器
  2. 有用就是最好!<br />其实画图中就几个按钮用好了,可以提高速度,方便修改。<br />比如延长、剪切、打断、特性、偏移拷贝,以及Dimension text deit 用了之后你就可以发现大大的不同。
    故事、自己写2013-12-02 09:58 回复 未知操作系统 | 未知浏览器
  3. 就像上面说的,可以根据实际情况来选择,1可以在属性的文字替换来更改缩放后的标注文字,2新建一个新的标注样式给将要缩放图形的标注,更改比例因子,3将标注与图形一起做成块来缩放
    故事、自己写2013-12-02 09:58 回复 未知操作系统 | 未知浏览器
  4. 另有一招,就是在图纸空间形成布局时,给出一个视口比例,这时,标注的尺寸数字不变,而图形尺寸根据给定比例产生了变化。
    故事、自己写2013-12-02 09:59 回复 未知操作系统 | 未知浏览器
  5. 还有一招就是新开一个窗口,先确定你要的比例,然后将你要放大的图形拷贝,不是画图中的工具拷贝,而是文件编辑中的拷贝,然后用文件编辑中的粘贴将图形练比例贴到新图中,这样,图形、尺寸文字都相应比例改变,而尺寸标注的比例不变
