Protel99SE添加泪滴焊盘

点滴 admin 6年前 (2013-07-11) 1041次浏览 已收录 0个评论 扫描二维码

在电路板设计中,为了让焊盘更加坚固,防止机械制板时焊盘与导线之间断开,常在焊盘和导线之间用铜膜布置一个过渡区,形状像泪滴,故常称做补泪滴(Teardrops)。

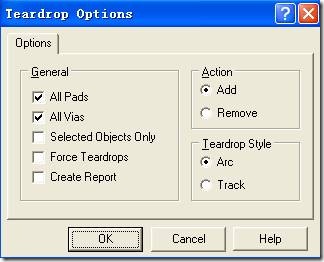

泪滴的放置可以执行主菜单命令 Tools->Teardrops,将弹出如图所示的 Teardrop ptions (泪滴)设置对话框。

接下来,对泪滴设置对话框中的各个选项区域的作用进行相应的介绍。

① General 选项区域设置

General 选项区域各项的设置如下:

● All Pads 复选项:用于设置是否对所有的焊盘都进行补泪滴操作。

● All Vias 复选项:用于设置是否对所有 过孔 都进行补泪滴操作。

● Selected Objects Only 复选项:用于设置是否只对所选中的元件进行补泪滴。

● Force Teardrops 复选项:用于设置是否强制性的补泪滴。

● Create Report 复选项:用于设置补泪滴操作结束后是否生成补泪滴的报告文件。

② Action 选项区域设置

Action 选项区域各基的设置如下:

● Add 单选项:表示是泪滴的添加操作。

● Remove 单选项:表示是泪滴的删除操作。

③ teardrop Style 选项区域设置

Teardrop Style 选项区域各项的设置介绍如下:

● Arc 单选项:表示选择圆弧形补泪滴。

● Track 单选项:表示选择用导线形做补泪滴。
