tplink 703N拆机接ttl

点滴 admin 5年前 (2014-12-17) 183次浏览 已收录 0个评论 扫描二维码

远程遥控arduino除了用wifi扩展板、蓝牙等之外,这里还推荐一个更有意思的东西。

现在流行折腾路由,把买来的路由刷机,刷入一个叫做openwrt的系统,是一个迷你的linux系统,这个够强悍哈,一个路由器就能搭建微型电脑出来。

我买的是 tplink 703N这个迷你路由,因为它小,而且还带的有usb插槽,这个各位去淘宝搜一下就知道了,80-90块不等,很便宜,二手的只要50元左右。

买来后就接线刷机,呵呵,任何电子设备刷机都是有风险的,刷不好就成砖了。不过703路由救砖还比较容易,只是事先要把板子上的ttl接口引出来。我把焊接步骤用图片示意一下,水平比较次,呵呵,大家看过程就行。

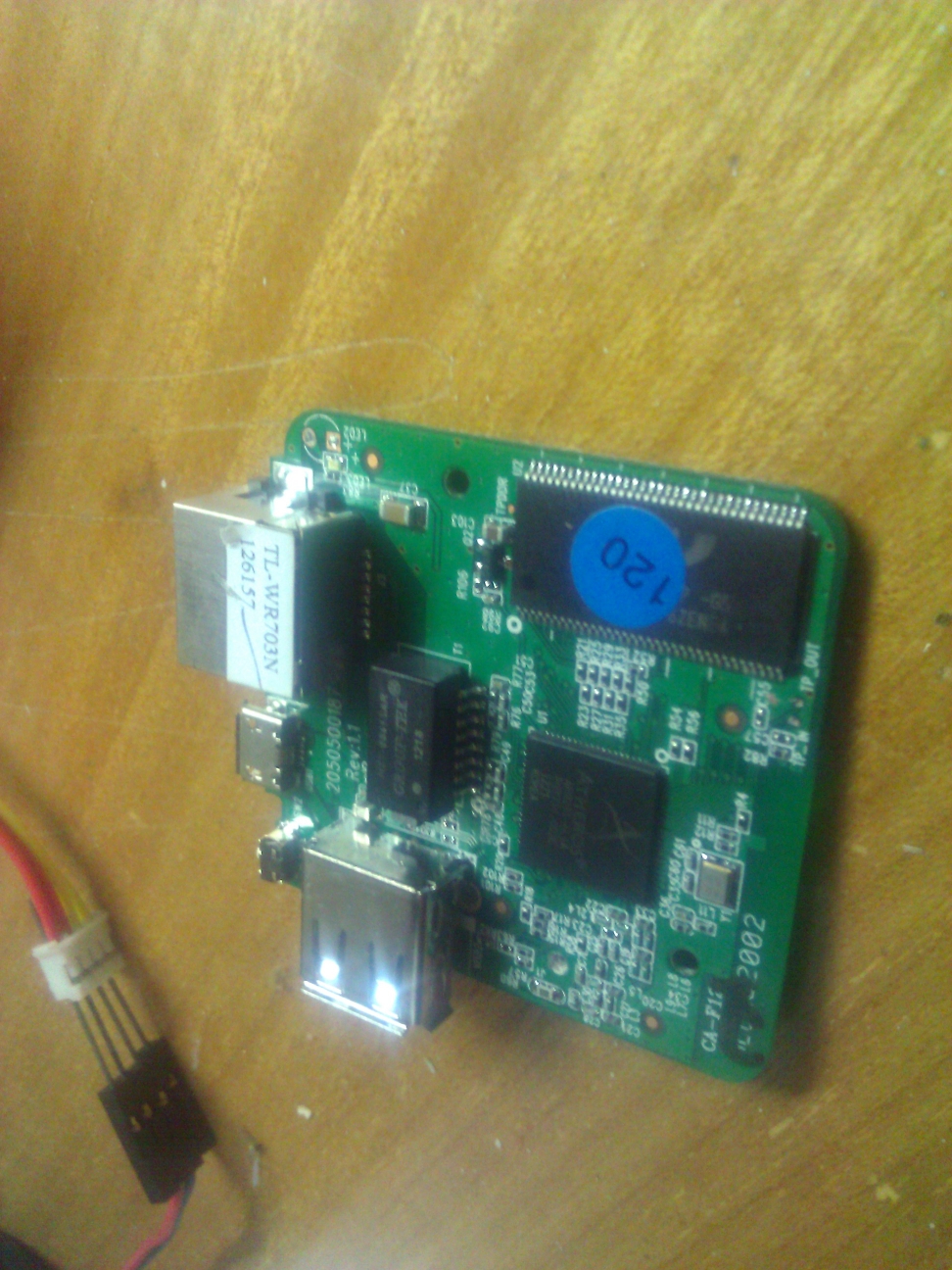

这是703拆机之后拿出来的板子

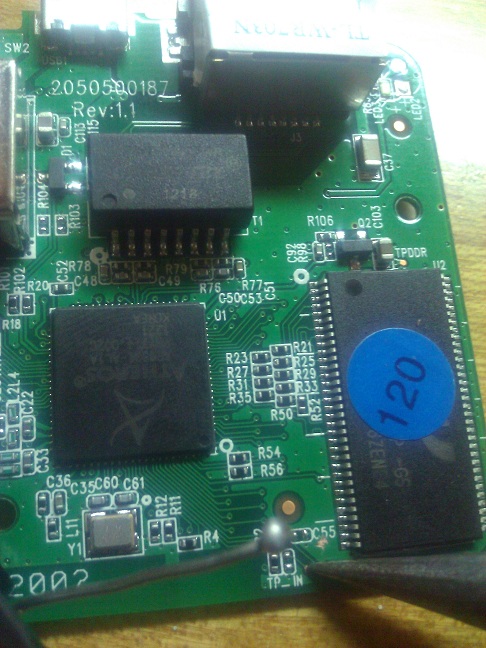

找到tp_in和tp_out两个标注好的引脚,这就是rx和tx了,没有gnd?随便在绿油的地方刮一下,露出黄铜色就行,图中c55字符那不规则的刮痕就是我拿来做gnd引脚的。

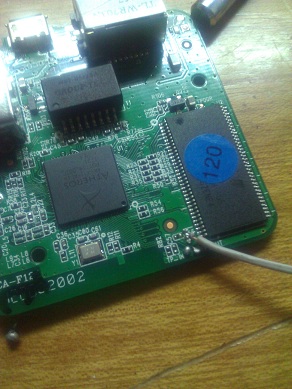

我先在引脚上焊了锡球,因为水平不行,这样才能方便待会焊线,gnd接好了

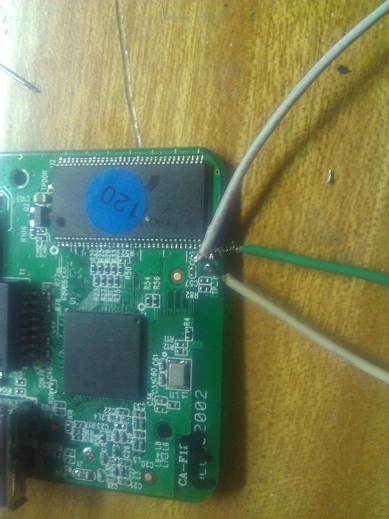

三根线都接好了,只是看起来丑,也不牢固,用胶带绑一下。

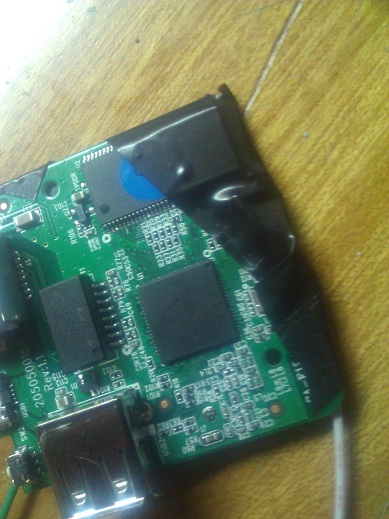

完工,这样就不怕它变砖了,呵呵
