[DIY改装] DIY全金属框架的3D打印机（更新软件）

点滴 admin 10年前 (2014-03-19) 2728次浏览 已收录 0个评论 扫描二维码

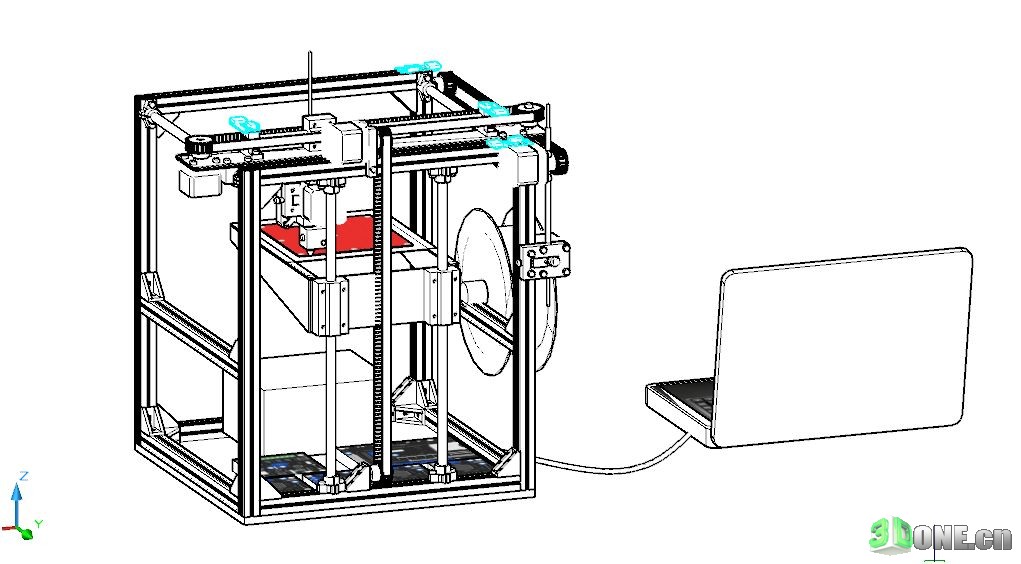

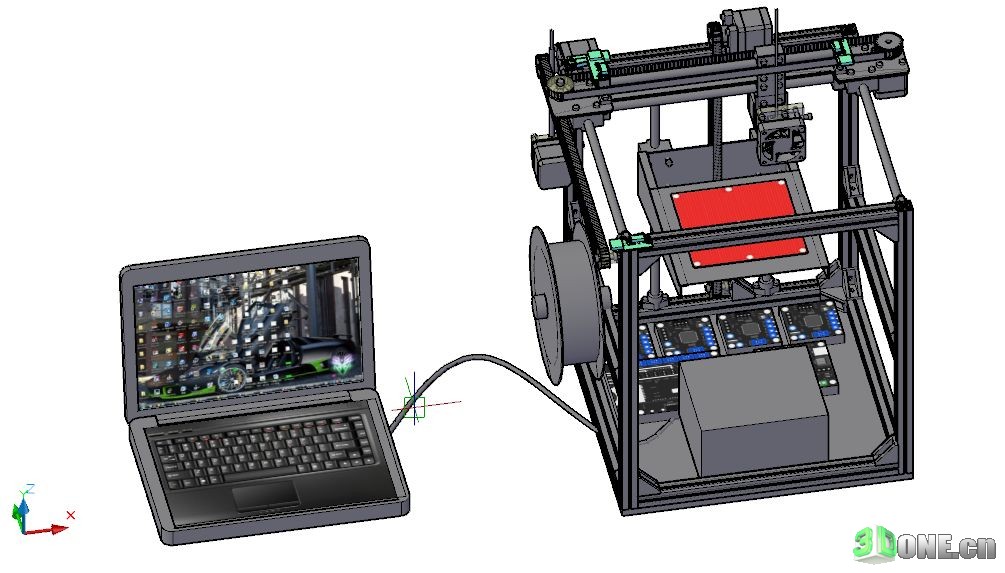

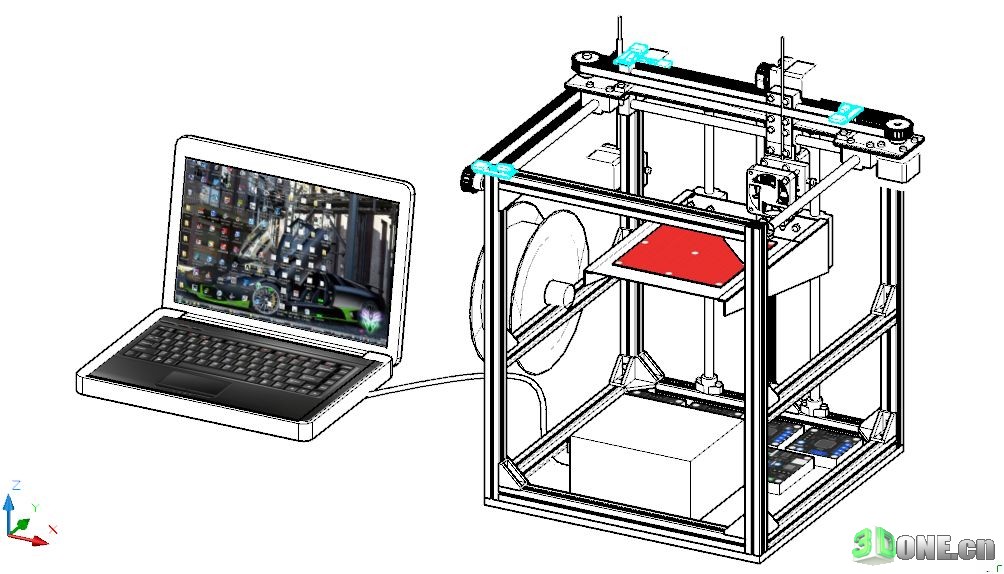

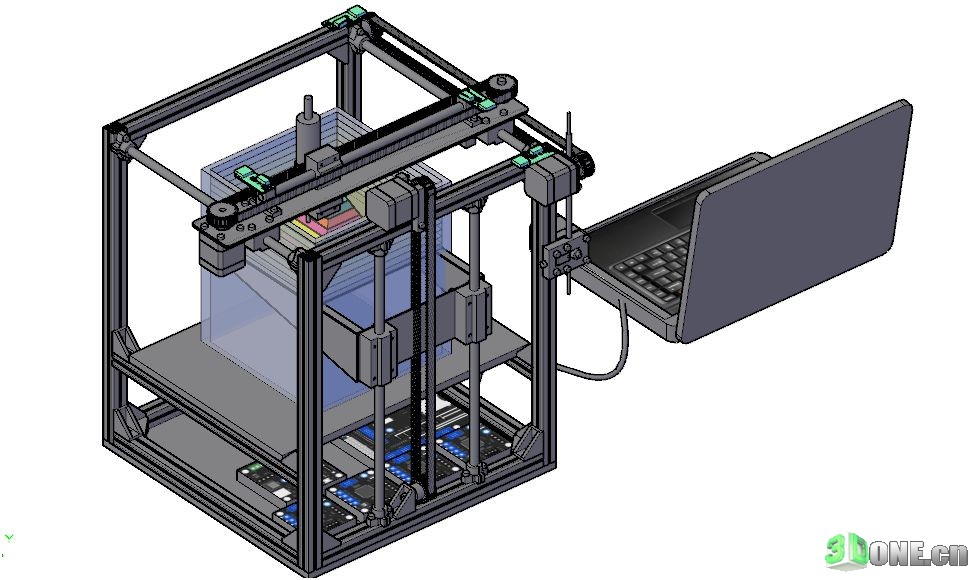

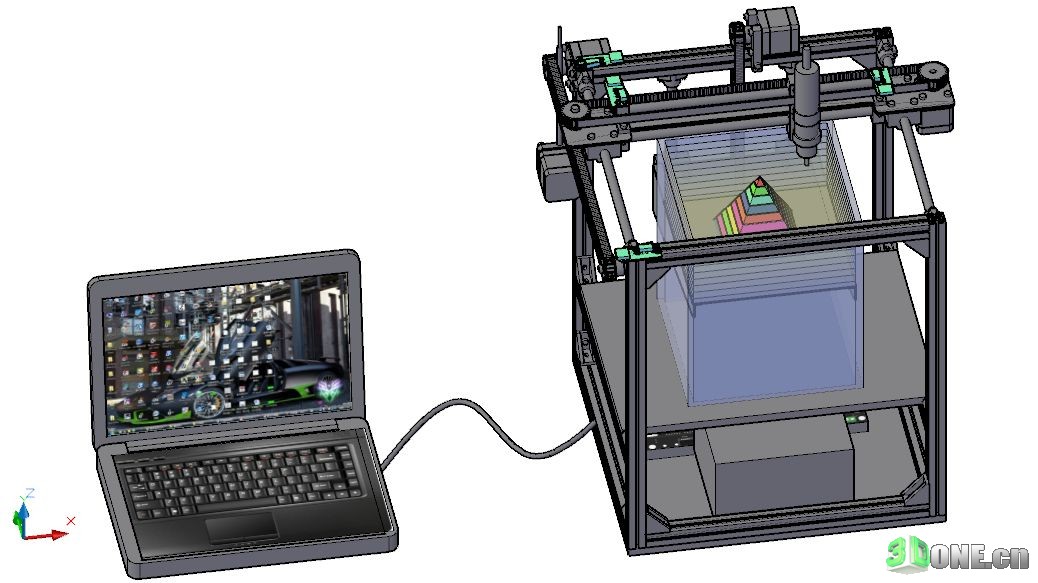

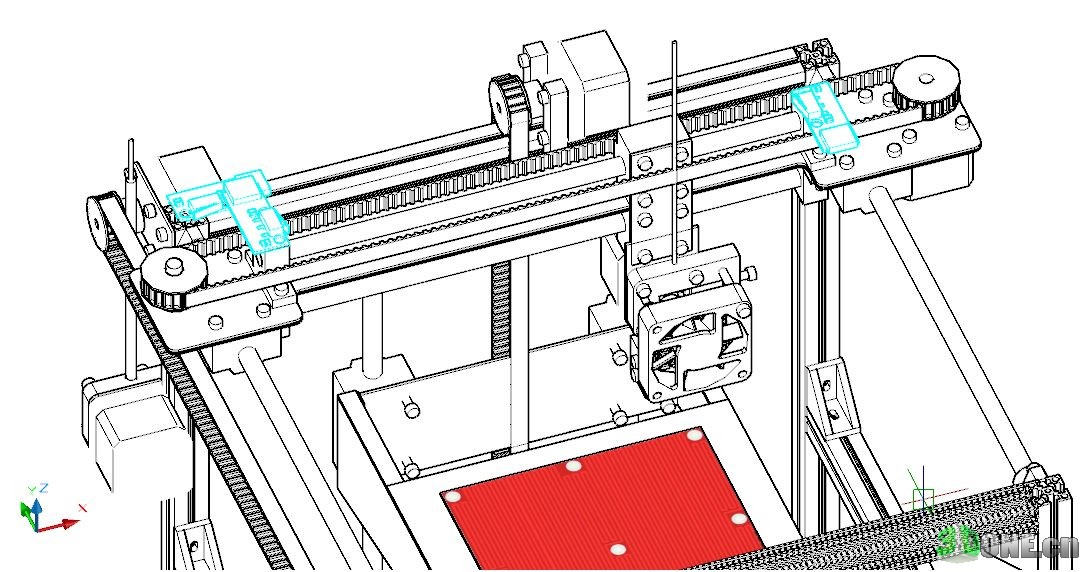

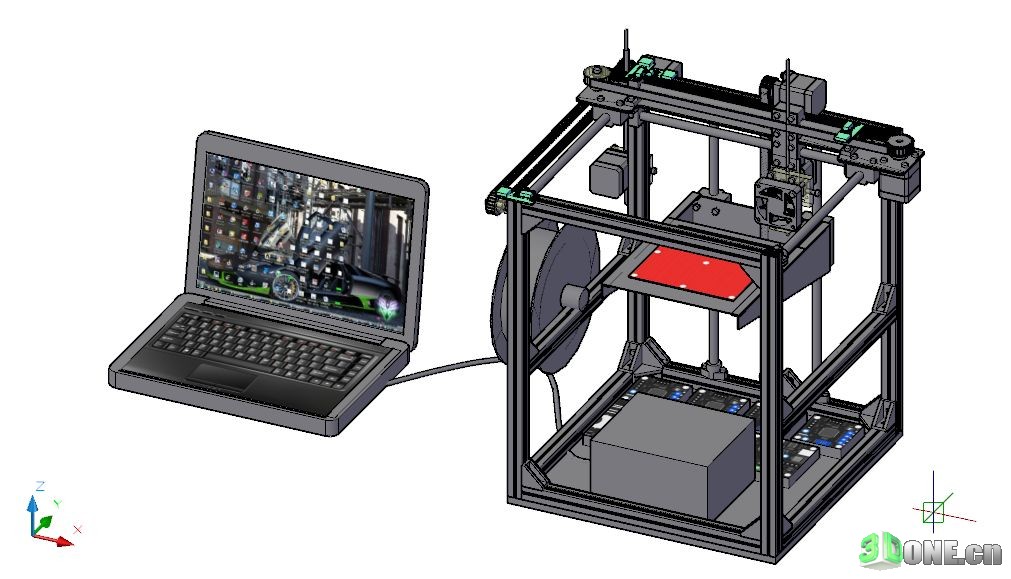

机器机架是自己设计的，外型大概是500X500X600,打印范围200X200X300,实际上根本用不了这么大的范围，这里也给以后做机器的朋友个建议，千万不要贪图大，自己够玩就行。至于精度大家看后面的作品吧。电路用的makerbotG4，软件用的是replicaterG。这里话不多说了，上图。。。。。
集成的安装包replicaterG34DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）

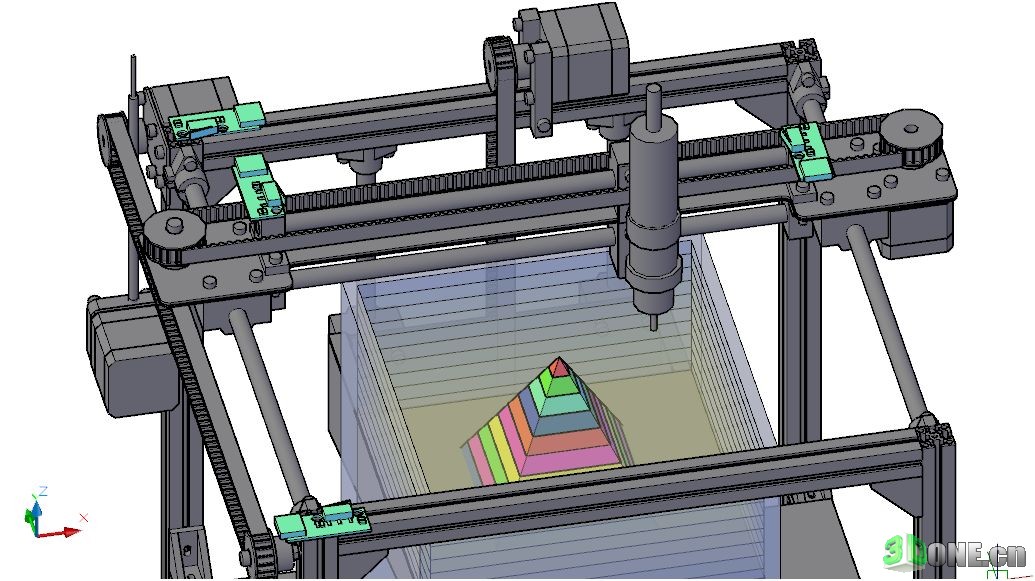

下面几个图设计的是尝试做食品打印，不过到现在也没去实验，一直没时间去弄
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）

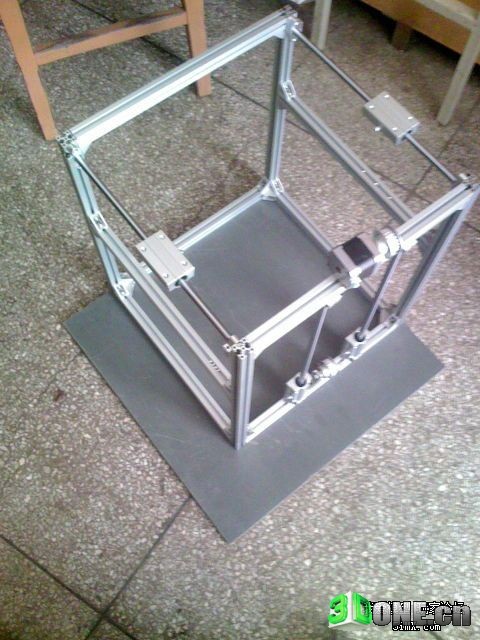

机架组装，用的2020的工业铝型材，强度没问题，就是我这没有这么小的内六角螺栓，结果都是用的螺丝刀拧的，手都拧起泡了
DIY全金属框架的3D打印机（更新软件）

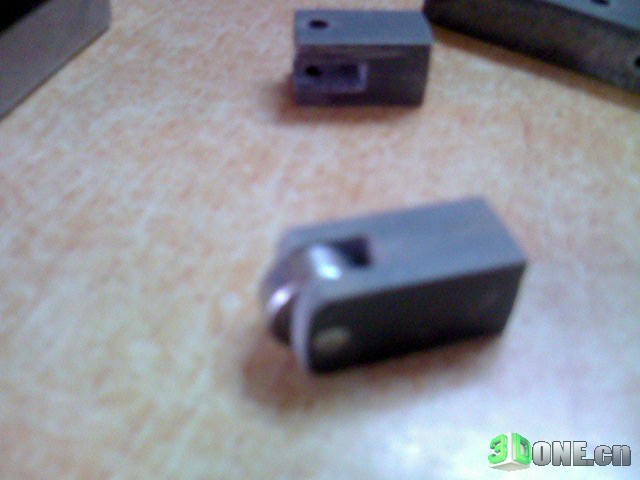

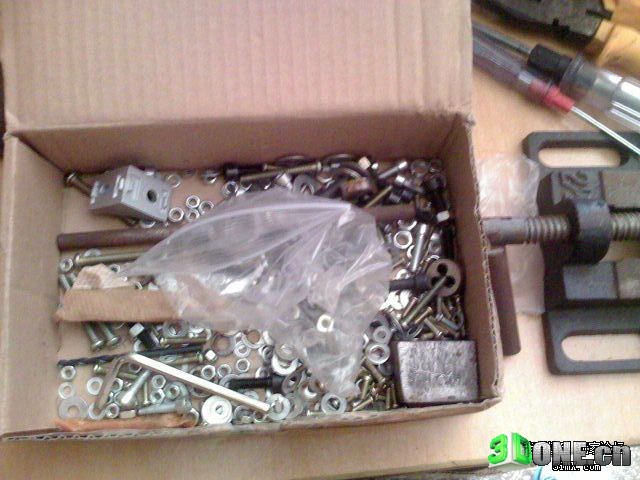

一堆的小配件
DIY全金属框架的3D打印机（更新软件）

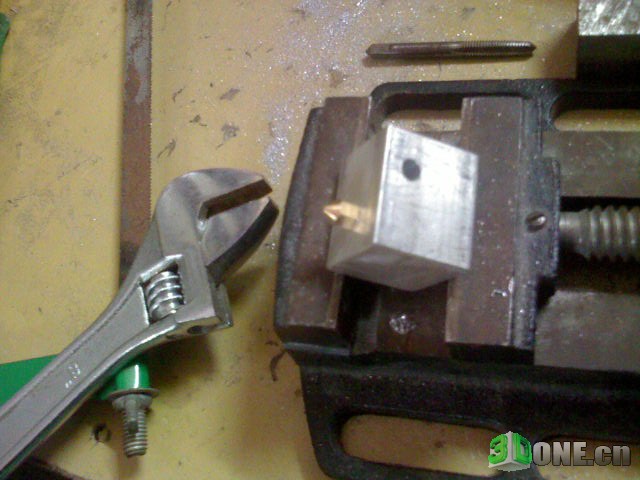

做挤出部分的部件
DIY全金属框架的3D打印机（更新软件）

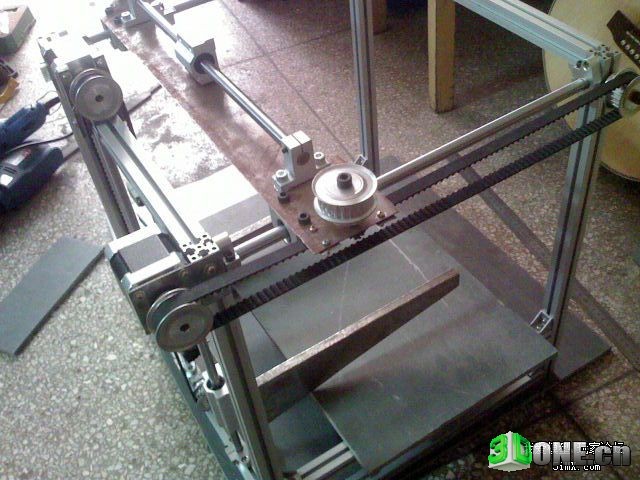

XY横梁，用的一块1mm的不锈钢板
DIY全金属框架的3D打印机（更新软件）

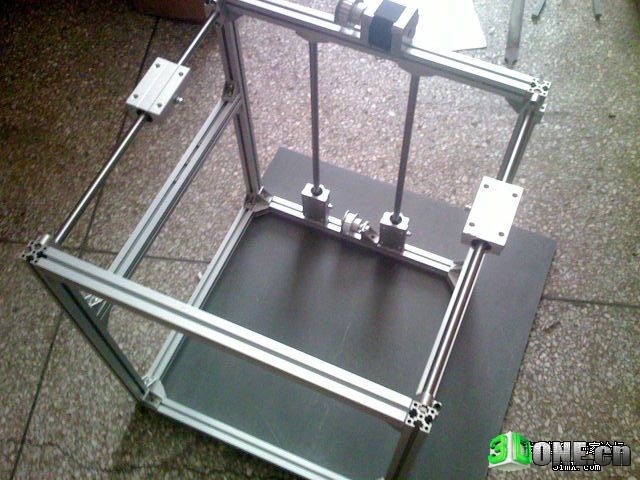

装了Z轴的步进电机，其实我这个Z轴设计是不太合理的，Z轴不能锁死，当时这样设计是为了减小外观尺寸，加大加工范围，DIY全金属框架的3D打印机（更新软件）

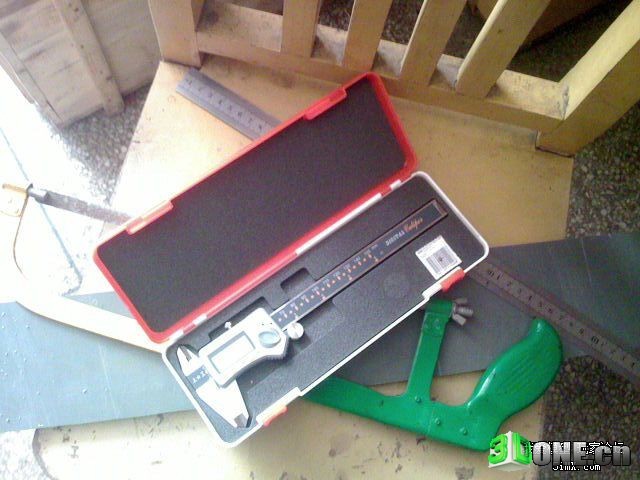

败的新工具，二百米上工的，
DIY全金属框架的3D打印机（更新软件）

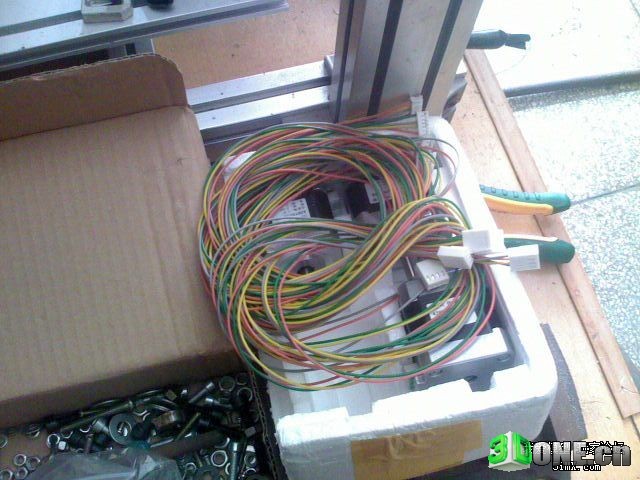

全新的42步进电机
DIY全金属框架的3D打印机（更新软件）

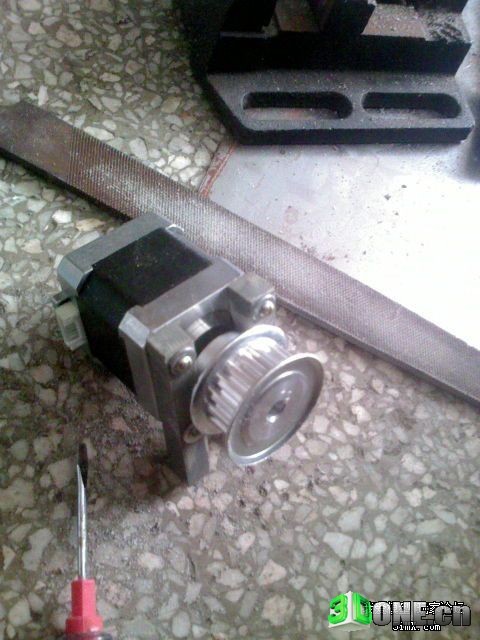

电机固定
DIY全金属框架的3D打印机（更新软件）

DIY全金属框架的3D打印机（更新软件）

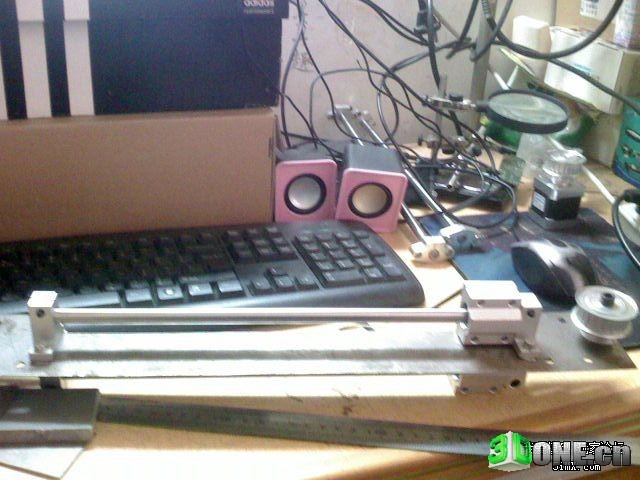

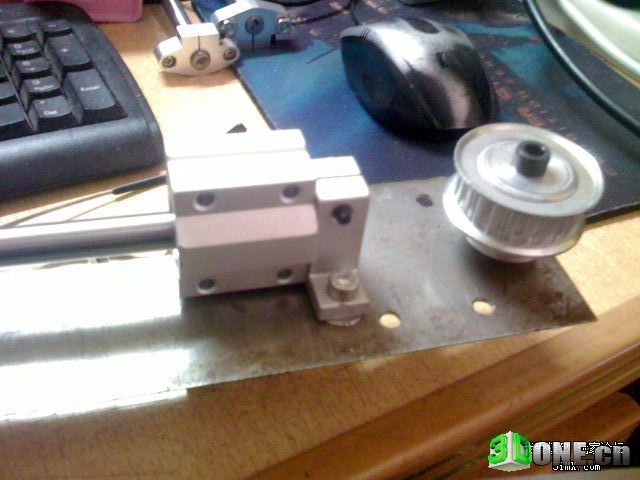

X轴装配
DIY全金属框架的3D打印机（更新软件）

右端

DIY全金属框架的3D打印机（更新软件）
左端
DIY全金属框架的3D打印机（更新软件）
装到架子上
DIY全金属框架的3D打印机（更新软件）

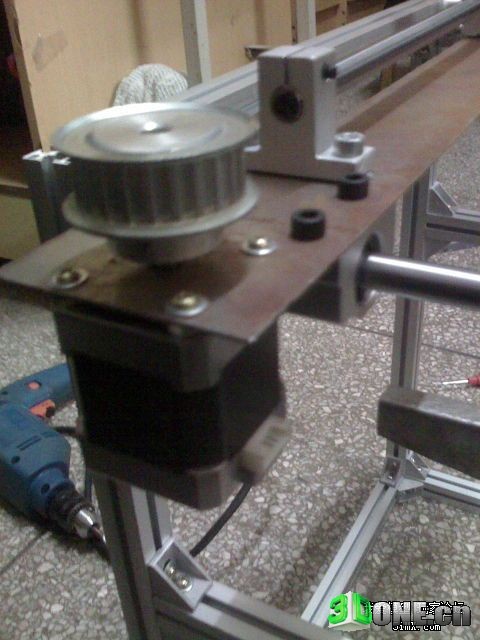

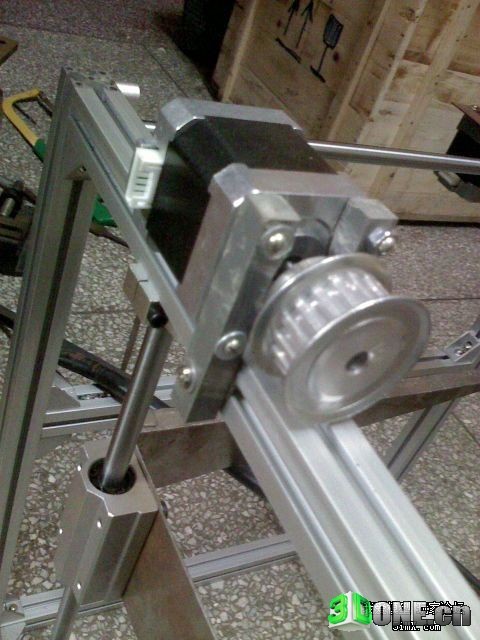

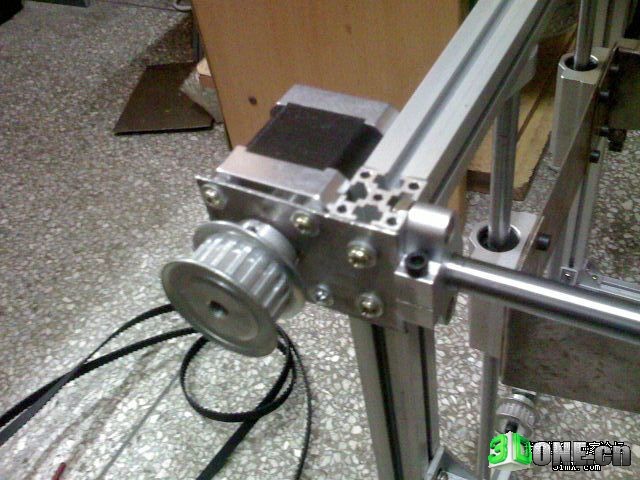

Y轴电机安装
DIY全金属框架的3D打印机（更新软件）
Z轴电机安装
DIY全金属框架的3D打印机（更新软件）
X轴电机安装

DIY全金属框架的3D打印机（更新软件）

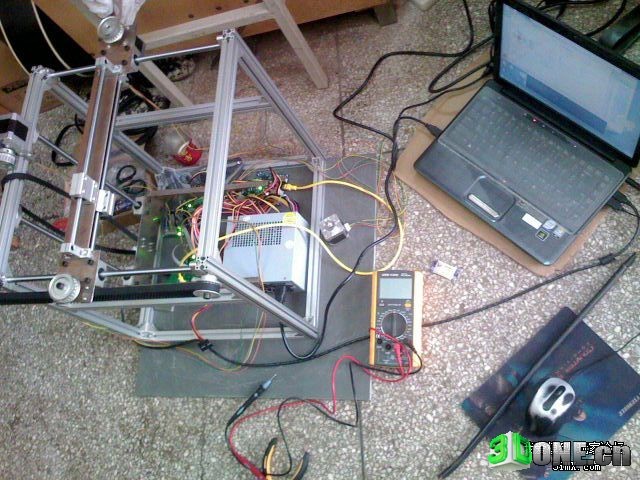

对各轴进行测试
DIY全金属框架的3D打印机（更新软件）
装Z轴托架，手工钣金的，做得不好，以后要改
DIY全金属框架的3D打印机（更新软件）

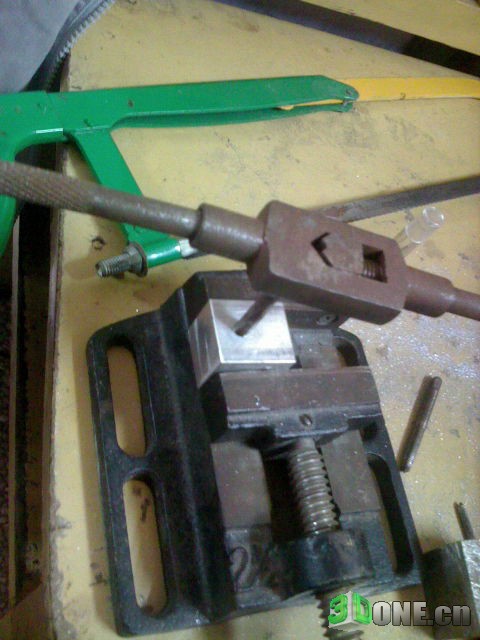

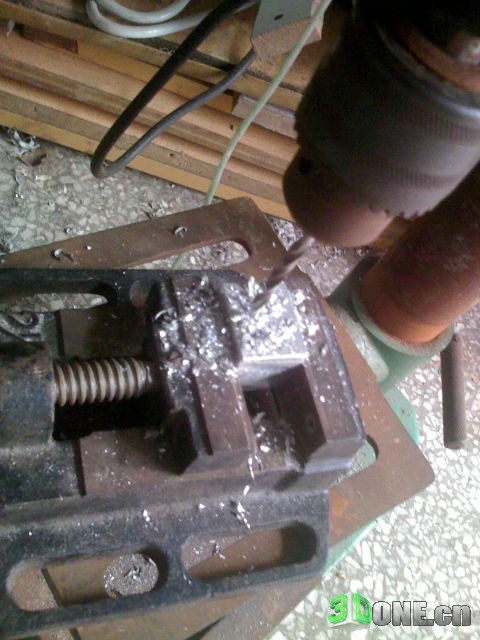

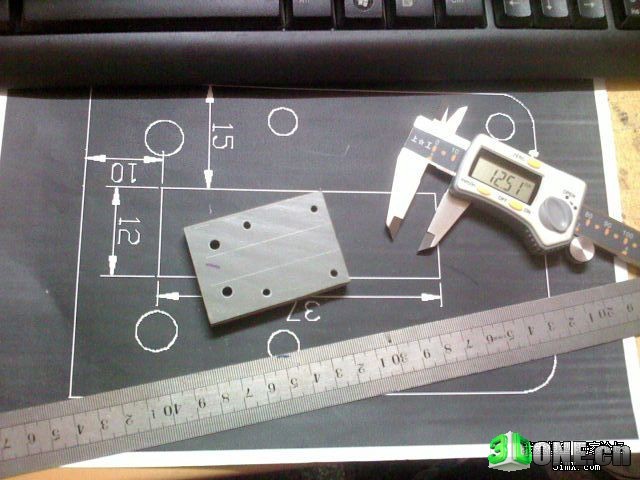

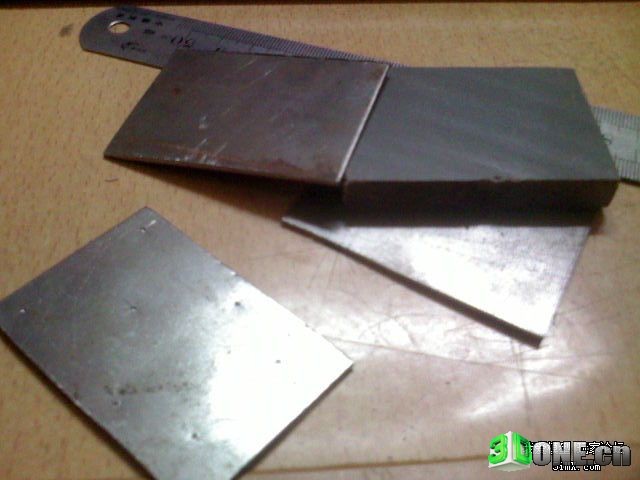

出图纸，自己加工

DIY全金属框架的3D打印机（更新软件）

DIY全金属框架的3D打印机（更新软件）

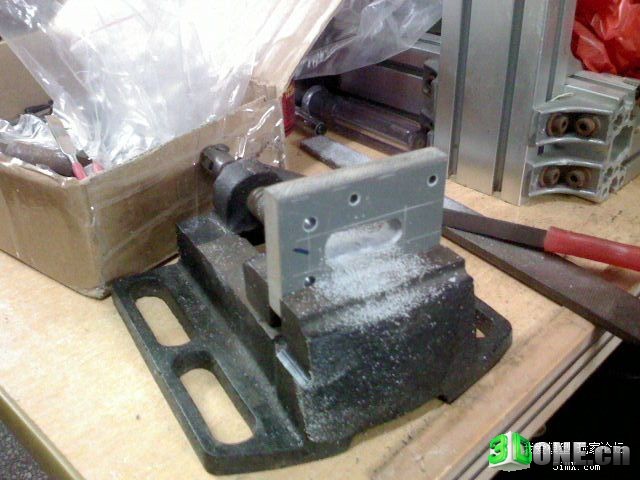

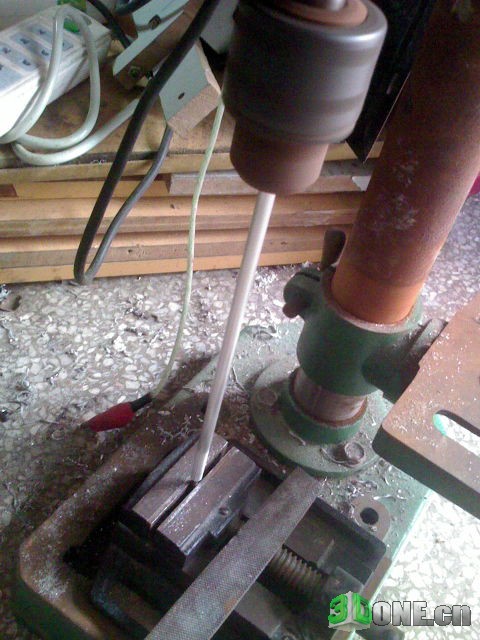

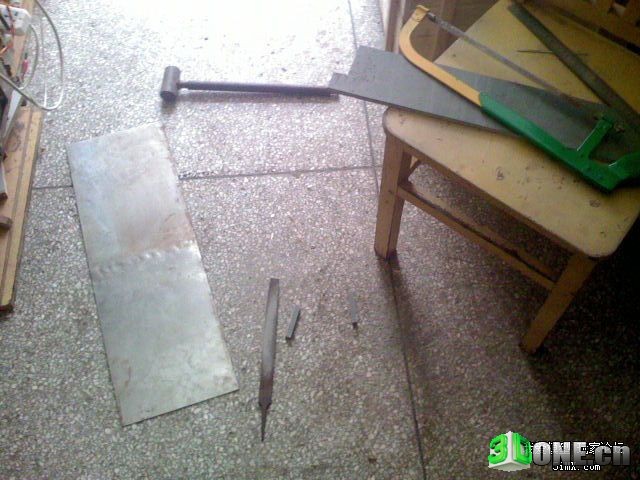

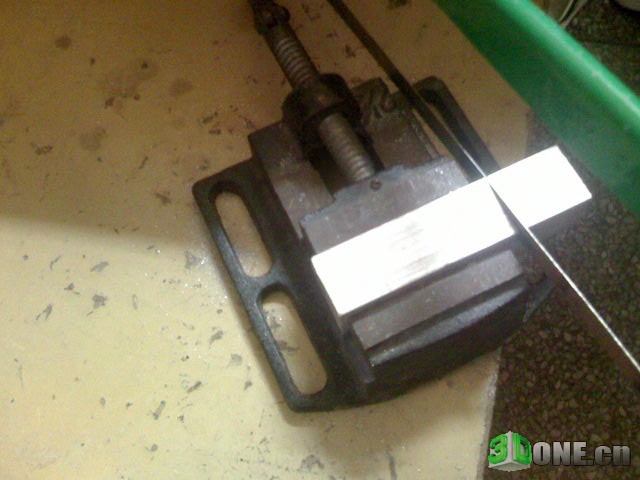

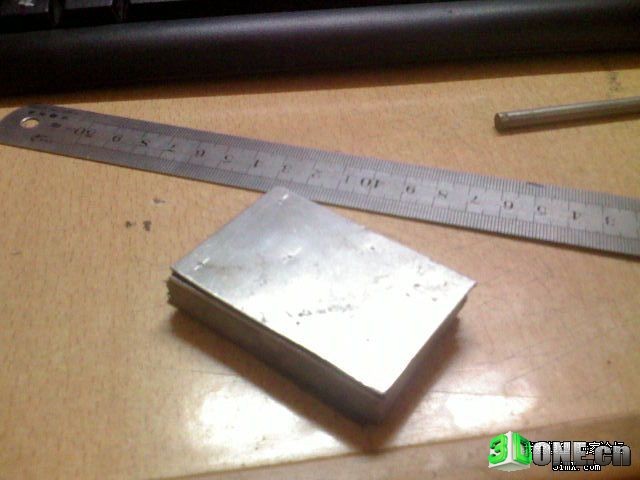

手工锉刀加工

DIY全金属框架的3D打印机（更新软件）
这个办法很好的，用电钻拧螺栓比手轻松多了

DIY全金属框架的3D打印机（更新软件）

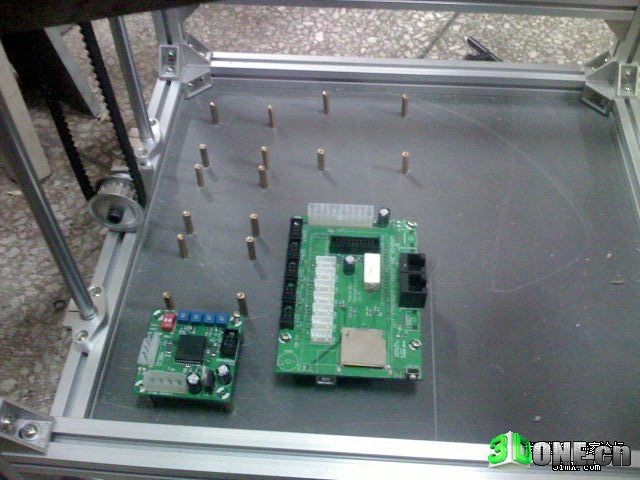

安装电路板
DIY全金属框架的3D打印机（更新软件）

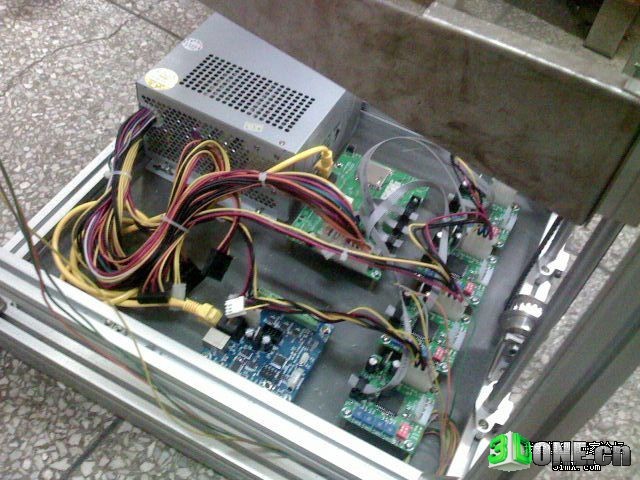

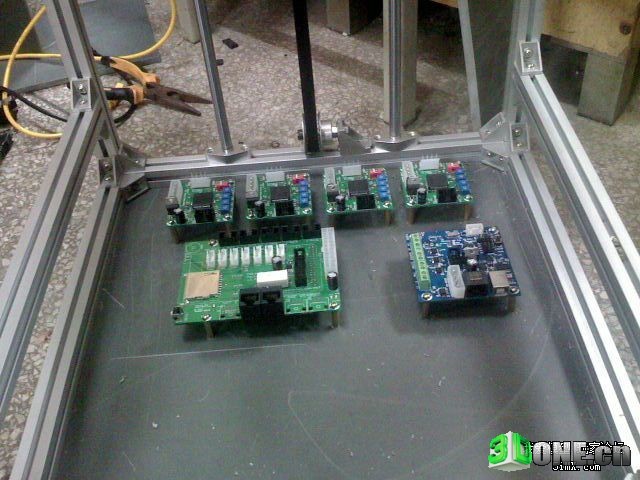

全部电路板固定好了

DIY全金属框架的3D打印机（更新软件）
大部分电路都安装下了
DIY全金属框架的3D打印机（更新软件）

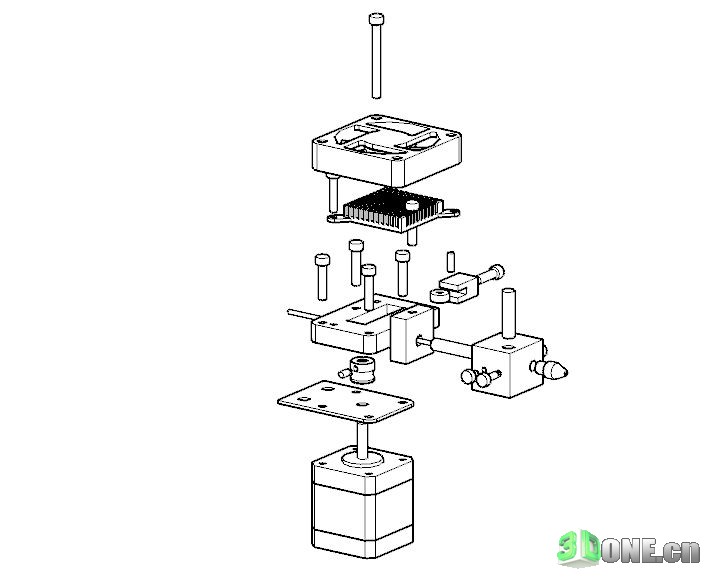

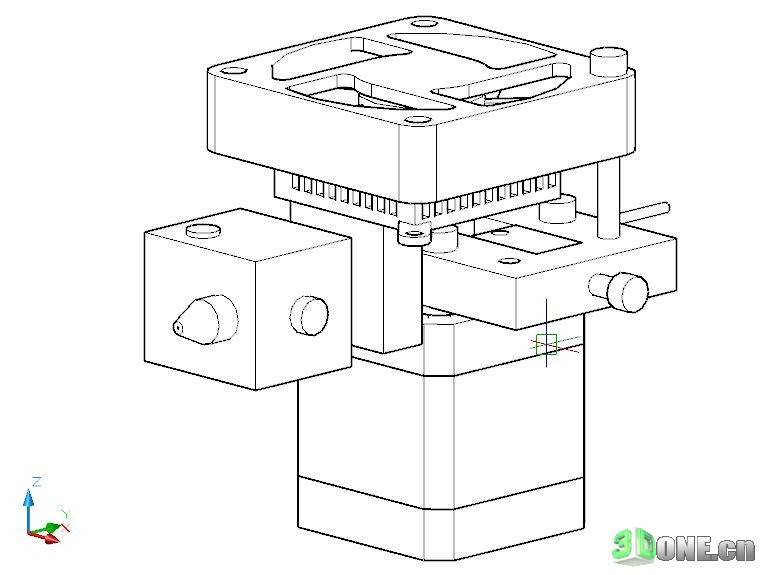

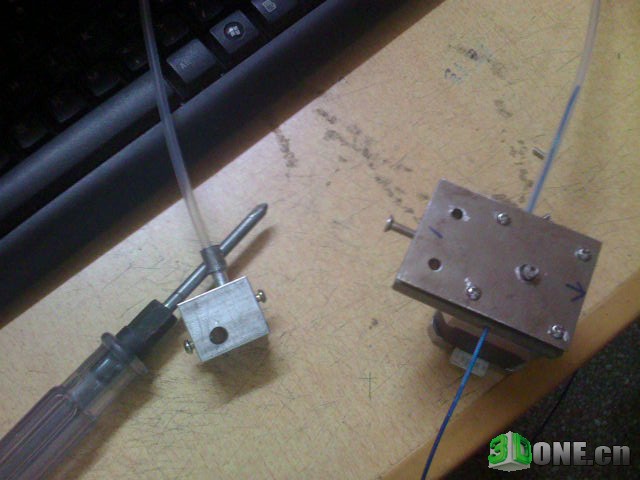

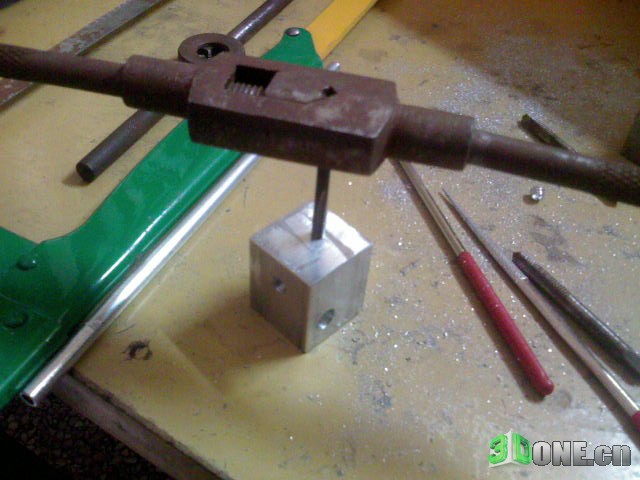

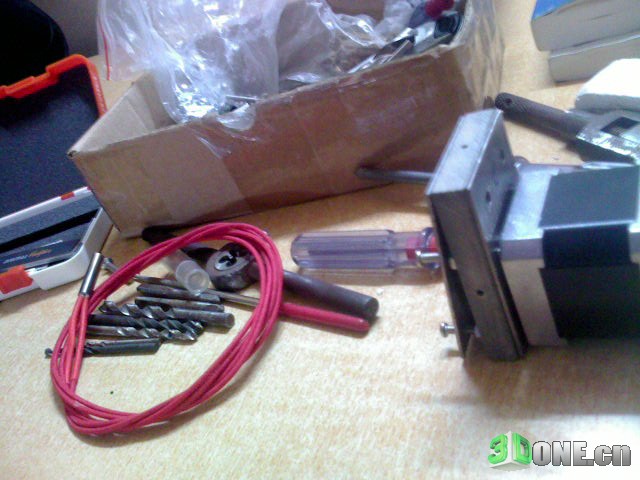

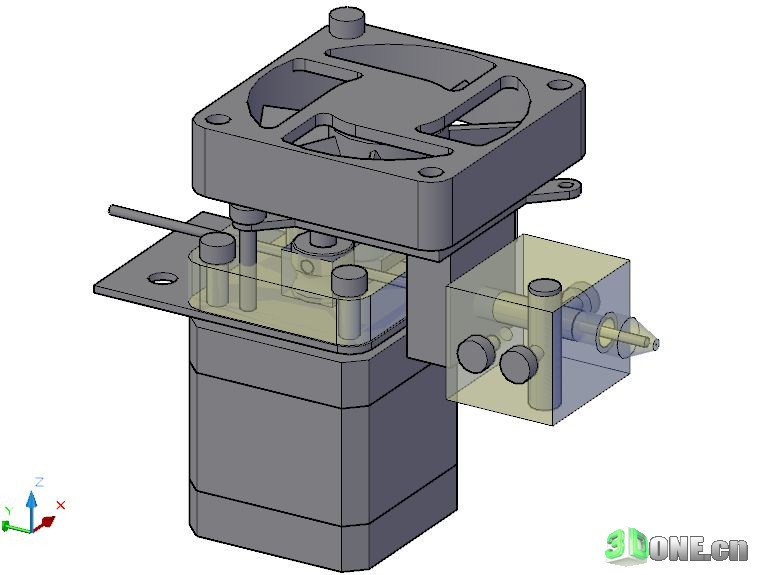

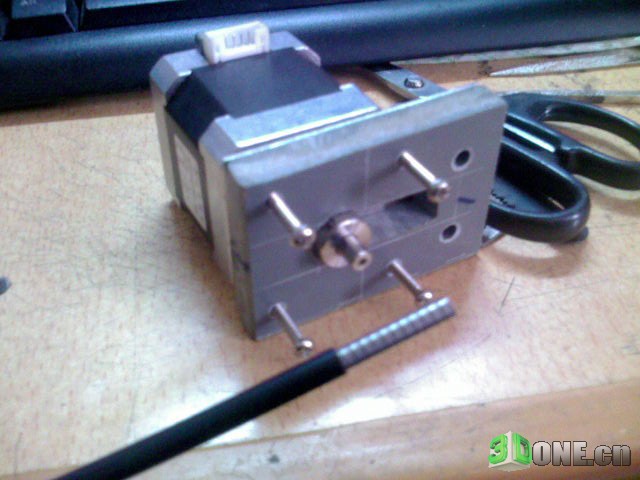

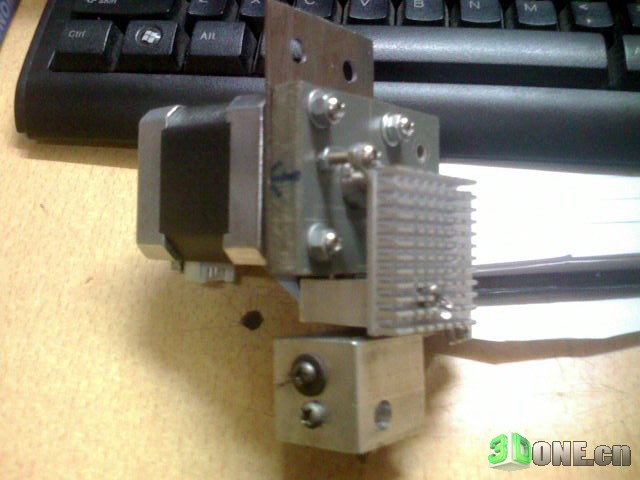

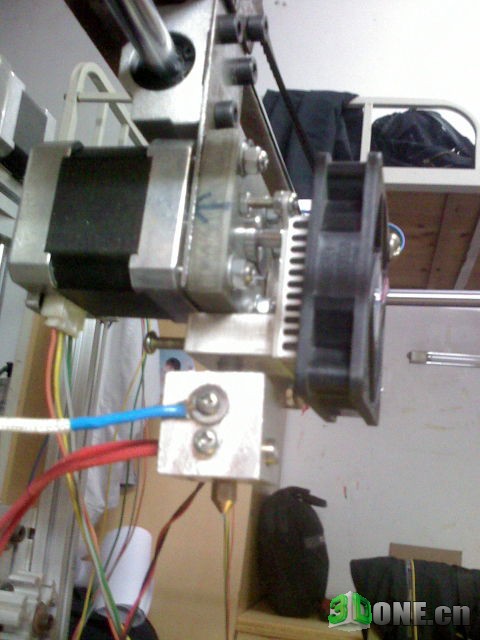

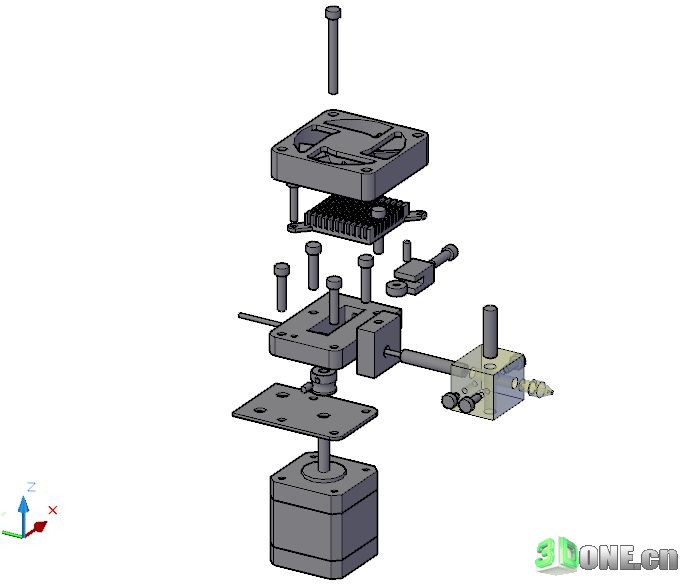

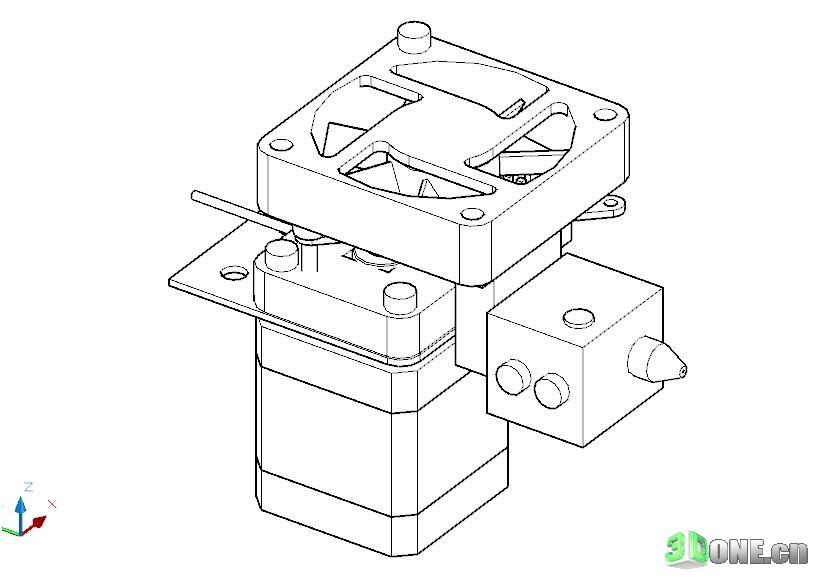

下面说说比较关键的挤出机的制作，基本结构和makerbot7的类似，0.4的嘴，1.75的丝，也有一些改进。

DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）

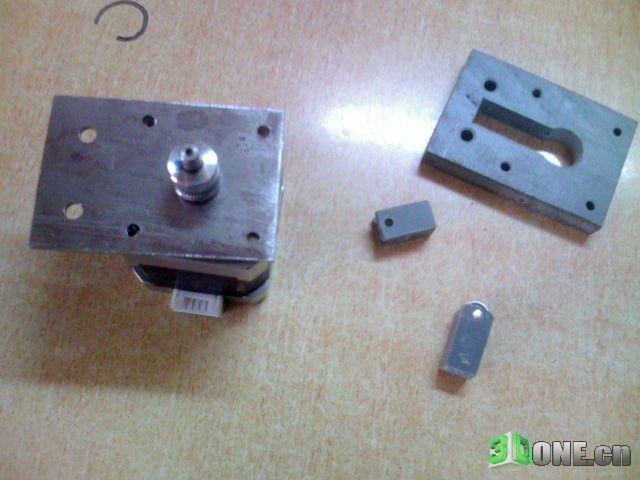

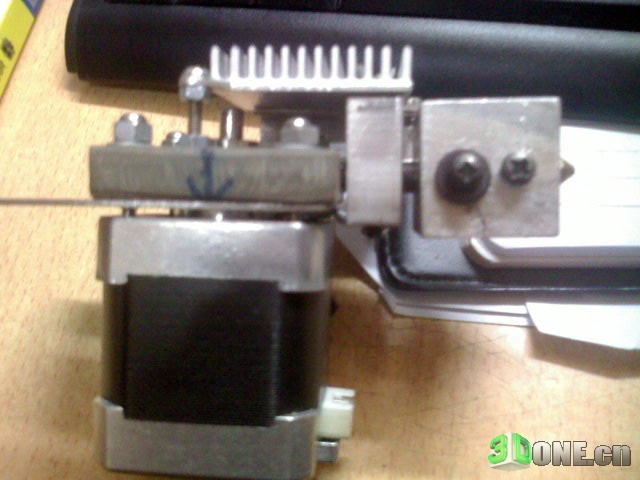

下面可以看出挤出轮是一对，主动和从动，从动用的是微型轴承，减小摩擦，
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）

DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
DIY全金属框架的3D打印机（更新软件）
