Arduino 入门到精通 光控声音实验

点滴 admin 4年前 (2015-08-07) 684次浏览 已收录 0个评论 扫描二维码

1、实验器件

光敏电阻:1个

蜂鸣器:1个

多彩面包板实验跳线:若干

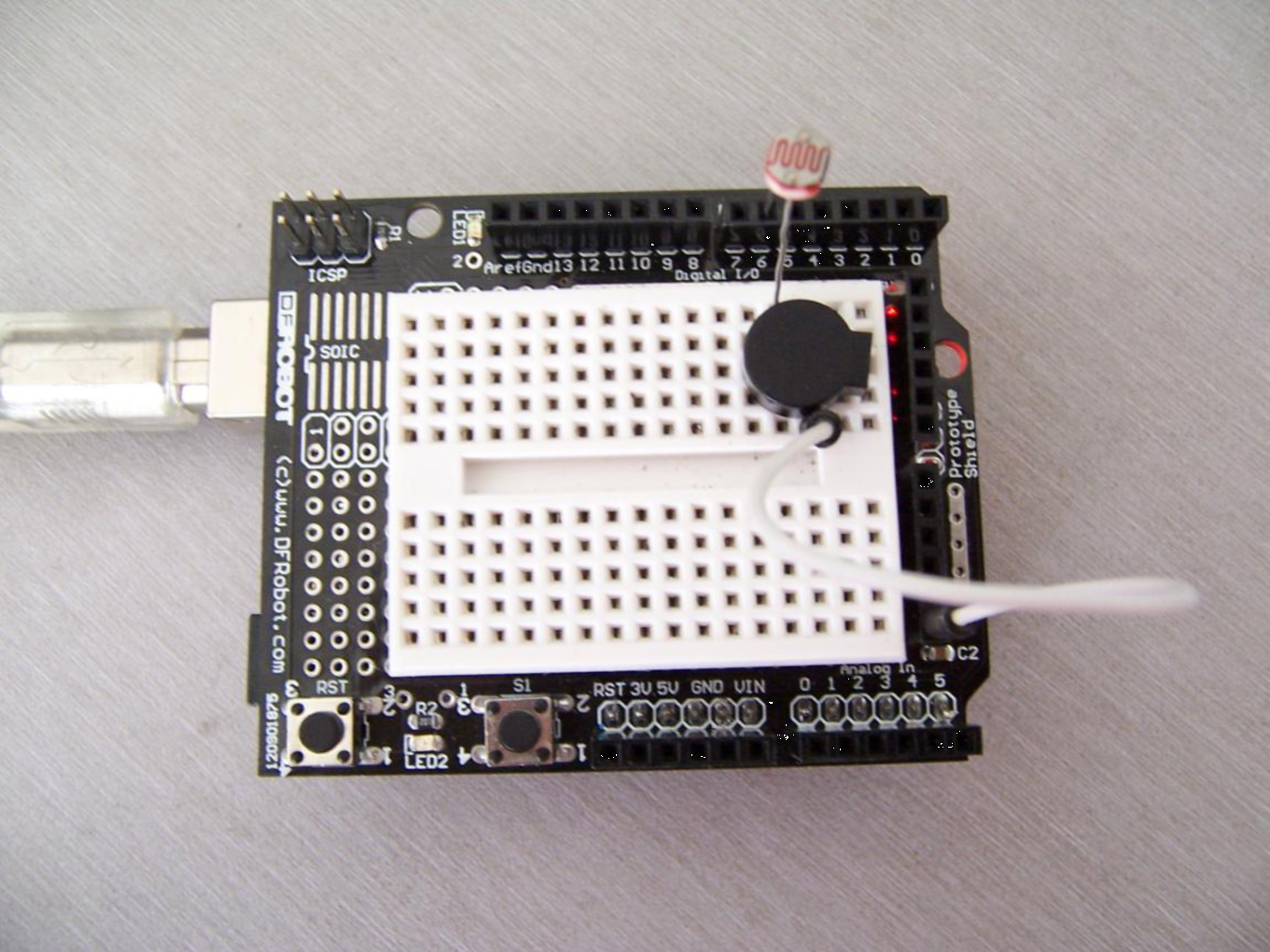

2、实验连线

按照Arduino教程将控制板、prototype板子、面包板连接好,下载线接好。光敏电阻的一端接在数字6口,另一端与蜂名起正极相连,蜂明器的负极和GND相连。

Arduino 入门到精通 光控声音实验

3、实验原理

本程序应用前面几节读取模拟口电压值的方法,直接将光敏电阻接在数字口。程序类似第二节蜂鸣器发声的程序,没有光照时,正常发出声音,但声音特别的小;当有光照时,光敏电阻的阻值减小,所以蜂鸣器两端的电压就会增大,蜂鸣器声音发大。光照越强,电阻越小,蜂鸣器越响。

程序说明:

void setup()
{
pinMode(6,OUTPUT);
}
void loop()
{
while(1)
{
char i,j;
while(1)
{
for(i=0;i<80;i++) //输出一个频率的声音
{
digitalWrite(6,HIGH);
delay(1);
digitalWrite(6,LOW);
delay(1);
}
for(i=0;i<100;i++) //输出另一个频率的声音
{
digitalWrite(6,HIGH);
delay(2);
digitalWrite(6,LOW);
delay(2);
}
}
}
}

将程序下载到实验板后,可以用手电筒或其他?光物体照射光敏电阻,可以听到

有光照时蜂鸣器声音更大。

掌握本程序后,大家可以自己动手设计实验,也可以用光敏电阻控制led灯亮度。
