Arduino 第二个程序LED灯闪烁

点滴 admin 9年前 (2015-08-06) 2006次浏览 已收录 0个评论 扫描二维码

        Arduino 也是是接触了下,程序挺简单的,与C语言类似。

        LED 小灯实验是比较基础的实验之一,上一个“Hello World!”实验里已经利用到了Arduino 自带的LED,这次我们利用其他I/O 口和外接直插LED 灯来完成这个实验,我们需要的实验 器材除了每个实验都必须的Arduino 控制器和USB 下载线以外的 其它器件如下: 红色M5 直插LED*1 220Ω直插电阻*1 面包板*1 面包板跳线*1 扎 下一步我们按照下面的小灯实验原理图链接实物图,这里我们使用数字10 接口。使用发光 二极管LED 时,要连接限流电阻,这里为220Ω电阻,否则电流过大会烧毁发光二极管。

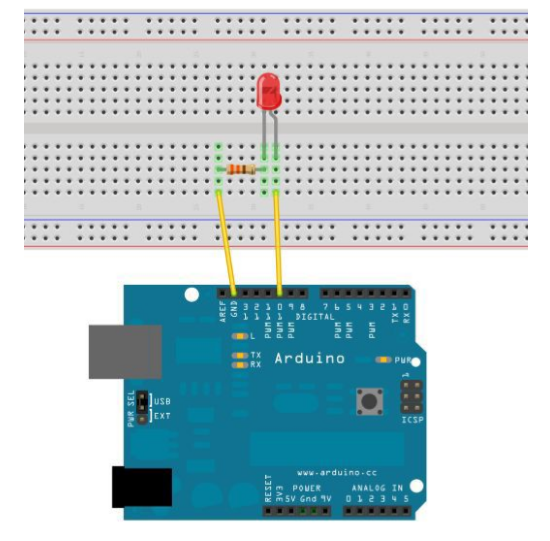

        小灯实验实物原理图


Arduino 第二个程序LED灯闪烁

        先按照原理图连下线,然后继续。

按照上图链接好电路后,就可以开始编写程序了,我们还是让LED 小灯闪烁,点亮1 秒熄灭 1 秒。这个程序很简单与Arduino 自带的例程里的Blink 相似只是将13 数字接口换做10 数 字接口。 参考程序如下:

int ledPin = 10; //定义数字10 接口
void setup()
{
pinMode(ledPin, OUTPUT);//定义小灯接口为输出接口
}
void loop()
{
digitalWrite(ledPin, HIGH); //点亮小灯
delay(1000); //延时1 秒
digitalWrite(ledPin, LOW); //熄灭小灯
delay(1000); // 延时1 秒
}

        下载完程序就可以看到我们的10 口外接小灯在闪烁了,这样我们的小灯闪烁实验 就完成了。

        注意LED是有极性的。如果不亮,把LED掉过来,就OK。

        一闪一闪亮晶晶。
