Allegro出gerber文件

点滴 admin 9年前 (2015-07-03) 1886次浏览 已收录 0个评论 扫描二维码

由于现在板厂你直接给allegro的.brd他们根本没法打开,不像99那样直接给板文件就可以。所以我们需要提供gerber文件给PCB板厂。

       在解决了前面那个报错问题后,在生成Gerber的时候我也遇到些问题,现在将正确的过程记录下来。这里认为你板子都OK的,字符啥的全都调好了,该做的检查全过了。还是拿前面那个板子来讲。

       Manufacture->NC->Drill Customization
Allegro出gerber文件
先点Auto generate symbols对弹出的对话框直接点是,然后点下面的OK,弹出对话框再点是。
      Manufacture->NC->Drill Legend这个里面的选项基本上不用改,直接用默认的就行了。点OK后把那个钻孔图例放到板子旁边就行了。最终如下图所示:
Allegro出gerber文件

       Manufacture->NC->NC Patameters这里需要注意的是format,首先要注意使用的是英制还是公制单位,我使用的是英制单位,这个值最好是2-4,公制单位要适当调整。
       Manufacture->NC->NC Drill,这个直接默认点Drill完成后点Close关闭即可。
Allegro出gerber文件

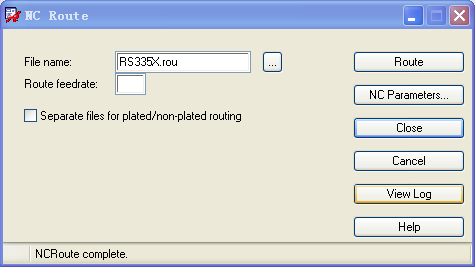

     Manufacture->NC->NC Route这个不是必须的,如果你板子上没有异形孔的话。这个也和上面的一样,保持默认就可以了。
Allegro出gerber文件

    Manufacture->Artwork
Allegro出gerber文件
Allegro出gerber文件
Allegro出gerber文件
上面打圈和箭头的部分要注意。format按3-5这个和你板子上设置的精度有关,单位啥的都要注意。都确定后点Create
Artwork即可。在PCB存放目录下会生成很多文件,并不是所有的文件都是我们需要的,我们只需要
.art的文件。然后再用cam350打开检查。
Allegro出gerber文件

致此,gerber文件收工。其中当然还有很多细节需要注意的,有问题欢迎交流。

详情见附件:Allegro输出gerber文件操作规范V1_0
